溴化鋰中央空調制冷原理

溴化鋰中央空調主要指的是溴化鋰吸收式制冷機，而溴化鋰吸收式制冷機循環可分為單效率型、雙效型和直燃型。

一、單效溴化鋰吸收式制冷循環

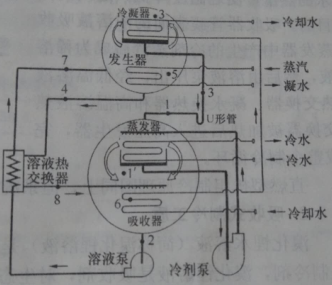

如下圖所示。發生器和冷凝器的壓力較高，不知在一個筒體內，成為高壓筒；吸收器和蒸發器布置在另一個筒體內，壓力較低，成為低壓筒。高壓筒與低壓筒通過一個節流裝置u型的管相連接，以保持兩筒體內的壓差。循環過程如下：吸收器的稀溶液由液體泵通過溶液交換器送人發生器。稀溶液由于熱源的加熱發生出冷劑蒸汽，進入冷凝器內被冷凝成冷劑水，經U型管流入蒸發器。冷劑水吸收館內冷水的熱量，使冷水溫度降低，成為低溫水，同時自生蒸發成蒸汽，進入吸收器被濃溶液吸收成為稀溶液，如此循環，達到連續制冷的目的。溶液交換器的作用是將發生器來的高溫濃溶液加熱從吸收器來的稀溶液，回收內部熱量以提高循環的性能系數。熱水型溴化鋰中央空調制冷原理圖同上。

二、雙效溴化鋰吸收式制冷循環

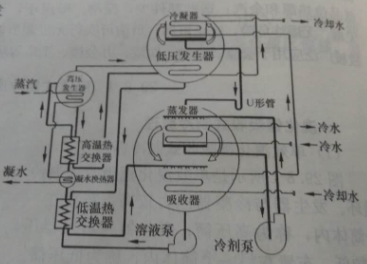

如下圖所示，雙效循環與單效循環多了一個高壓發生器、一個高溫溶液交換器和一個凝水換熱器。其工作原理如下；在高壓發生器中的稀溶液被高壓蒸汽加熱而產生冷凝蒸汽，稀溶液濃縮成中間溶液。冷劑蒸汽進入低壓發生器作為熱源，加熱由高壓發生器經高溫溶液熱交換器流至低壓發生器的中間溶液，使之冷凝壓力下再次產生冷劑蒸汽，中間溶液濃縮成濃溶液。高壓蒸汽的能量在高、低壓發生器中得到兩次利用，故稱為雙效循，其熱效率比單效循環高得多。

高壓發生器的冷劑在低壓發生器內放熱后凝結成冷劑水，經節流后與低壓發生器產生的冷劑蒸汽一同進入冷凝器被冷凝成水，經U型管流入蒸發器，噴淋在管簇上吸取管內冷水的熱量，使之溫度降低，達到制冷的目的。吸收管簇的表面濃溶液吸收蒸發器中產生的冷劑蒸汽后，成為稀溶液，然后由溶液泵壓出，經低溫溶液熱交換器、凝水熱交換器和高溫溶液熱交換器被加熱后進入高壓發生器，完成整個循環。

直燃型中央空調的制冷原理雙效溴化鋰吸收式制冷機，但系統中無凝水換熱器。
